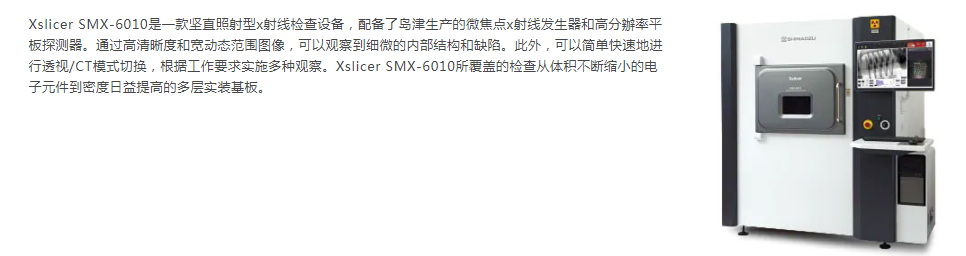

微焦點X射線檢查系統 Xslicer SMXTM-6010

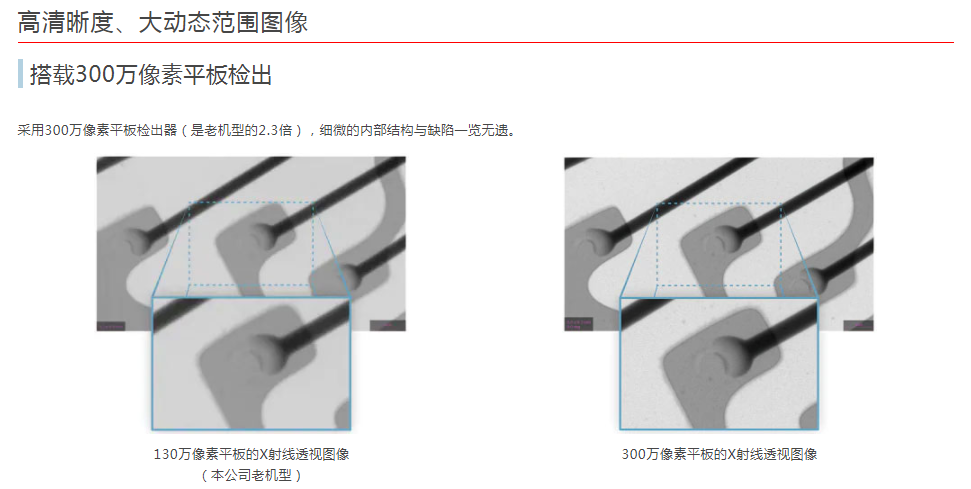

HDR新功能
搭載本公司HDR處理功能。
相比老機型,可獲得大動態范圍X射線透視圖像。
穿透性好的部分與差的部分可同時觀察,能有效縮短檢查時間。
HDR處理應用示例(左:無HDR處理、右:有HDR處理)
簡單快捷的操作性

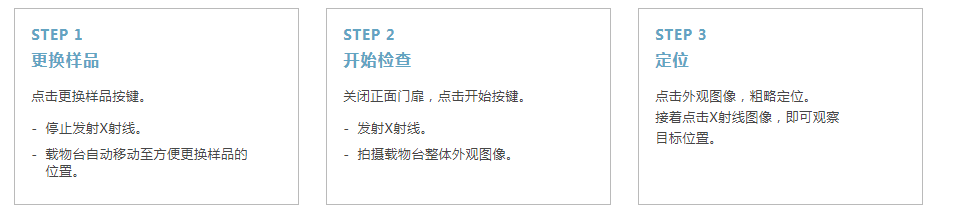

3步拍攝
X射線透視拍攝僅需3步即可完成。
大型顯示器與簡便的無按鍵布局,實現良好的可見性與直觀的操作。
新手也可輕松進行X射線透視檢查。
透視?CT自由切換
通過菜單選項即可從透視拍攝切換至CT拍攝。
本裝置為傾斜CT儀器。讓平板檢出器傾斜并旋轉360°拍攝X射線透視圖像,重建斷面圖像。無需安裝其他單元即可完成。
CT拍攝的條件設置十分簡單,只需選擇拍攝模式、拍攝角度、拍攝視野即可。
特點:透視拍攝中可隨時對觀察點進行拍攝和觀察。
快速掃描?快速重建
CT軟件“Xslicer”實現了傳統CT拍攝開始前必不可少的較準作業全自動化及快速掃描。從CT拍攝開始到斷面圖像
顯示,最快2分鐘內完成。
CT拍攝范圍大
在350mm×350mm范圍內,無論哪個部位均可進行CT拍攝。本機僅需點擊拍攝部位,即可確定拍攝位置,無需像傳統的傾斜CT那樣需要以旋轉臺為中心移動樣品。
簡單的追蹤點設定
設定好追蹤點后,無論是傾斜還是旋轉,完全掌控觀察點位置,不會偏離畫面中心。
只需讓檢出器傾斜,雙擊觀察位置,即可設定追蹤點。
豐富的輔助檢查功能

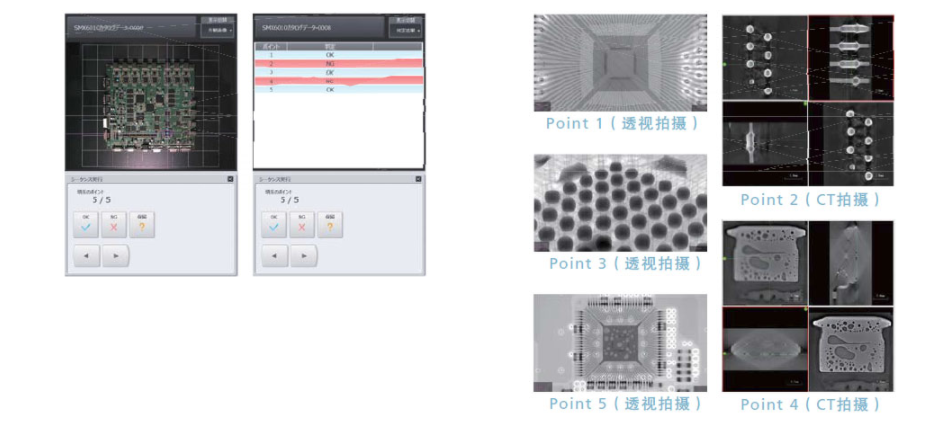

教學功能
可按照登錄的教學程序,記錄任意的多個觀察位置,按照編程順序進行透視拍攝和CT拍攝,并可對每個觀察位置進行“OK”、“NG”、“保留”判定,并保存結果。
步進功能
步進功能通過指定開始位置、移動量、移動次數進行編程,運行時,按照設定從開始位置連續移動并進行觀察。
可對按一定間隔排列的樣品進行連續透視或CT拍攝。
全景拍攝功能
只需在外觀圖像上指定拍攝范圍,即可獲得大范圍X射線透視圖像。改良圖像拼接后,畫面清晰流暢,可獲得最高3200萬像素的透視圖像。
自動調整畫質功能(AW功能?重點觀察范圍功能)
自動優化對比度設定,使在透視圖像內指定的位置更易于辨識。通常,這種優化功能會使重點觀察范圍外的部分難以辨識,但通過采用圖像處理算法,重點觀察范圍外的部分會自動調整得更易于辨識。

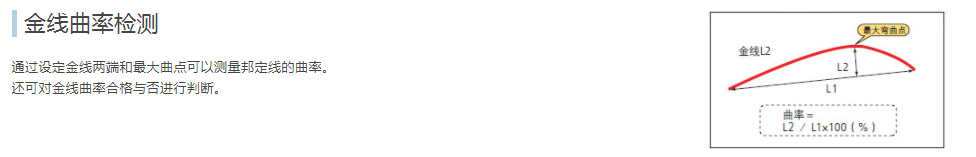

提高作業效率的豐富的輔助功能
BGA檢測
可檢測BGA(球珊陣列)的凹凸徑與孔隙比。
采用圖像處理算法,無需進行復雜的參數設定?!?br />
保存多個設定,調出各檢查對象的對象設定,也可進行檢測。
※也有的樣品需要手動調整。
※根據樣品特點也可能進行手動設定。
※也有需要手動調整的情況。
※檢測范圍(RoF)可手動設定。
尺寸測量
可以進行2點間距離或者3點測量。
本設備的校準數據與放大倍數聯動,可進行尺寸測量。

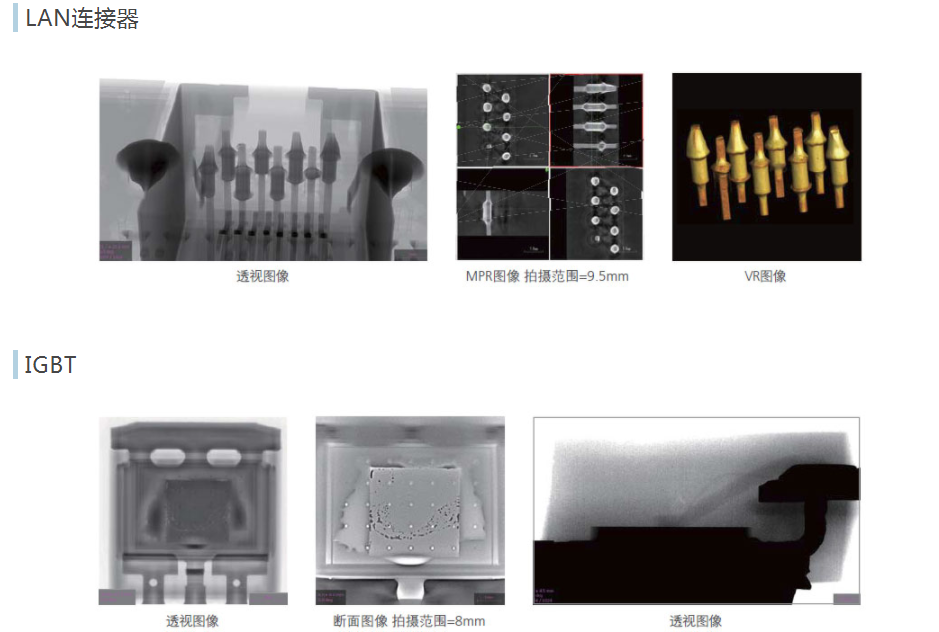

應用
Ball Grid Array
車載LED燈

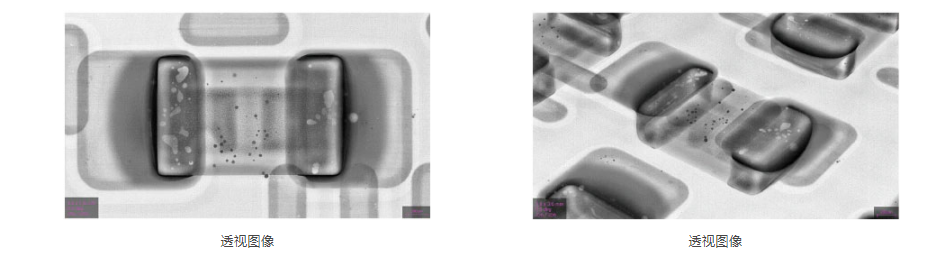

片式電容器
規格
Specifications 規格
型號 | Xslicer SMX-6010 |
---|---|
空間分辨率 | 1 μm(用JIMA chart檢測) |
可搭載尺寸 | 470 mm × 420 mm × 100 mm 最大5 kg |
透視檢查行程 | X:460 mm Y:410 mm Z:100 mm 旋轉±180° 傾斜:60° |
CT拍攝范圍 | X:350 mm Y:350 mm |
傾斜角度(CT拍攝角度) | 45°或60° |
X射線輸出功率 | 最大管電壓160 kV 最大管電流100 μA 額定輸出功率16 W |
檢出器 | 平板檢出器 |
透視視野(碳纖維板上) | (縱)0.75 mm ×(橫)1.3 mm ~(縱)21 mm ×(橫)38 mm |
CT視野(碳纖維板上) | 3 mm ~ 30 mm(45°傾斜角度時)/ 3 mm ~ 14 mm(60°傾斜角度時) |
電源 | AC200 V±10 % 1.5 kVA(接地電阻100 Ω以下) |
質量 | 約2450 kg |
環境條件(運行時) | 環境溫度:15 ℃~ 30 ℃ 濕度:35 % ~ 80 %(不結露) |
輻射泄漏劑量 | 1 μSv/h以下 |
Size 配置?尺寸圖 (單位:m m)
